一、性能特點：

本品在鋁液中生成大量彌散分布的TiAl₃、TiB₂等高熔點微粒，凝固時它們作為外來晶核，而顯著細化鑄錠晶粒組織。

1、明顯提高鋁材或鑄件的強度與塑性、改善綜合力學性能。

2、減少廢品率，改善成品外觀品質，提高型材氧化著色均勻性與光亮度。

3、本品使用簡便，鈦硼無損耗。

二、適用范圍：

本品為含Ti：4.5~5.5%，B：0.9~1.1%的鋁鈦硼中間合金；適用于純鋁及一般鋁合金熔鑄時細化晶粒。

三、使用方法：

1、用前烘烤干燥。

2、加入溫度：700～760℃。

3、每噸鋁加入本品量：純鋁0.8~1.5kg，型材、帶材0.5~1kg，其它鋁合金視晶粒度要求可加1~2kg。

4、加入方法：扒開浮渣，將本品均勻分散投入鋁液，攪拌均勻，靜置5~10分鐘即可澆注。

5、宜在最后一次精煉前使用。

6、細化處理后，衰減時間6～8小時。發生嚴重衰減時請補加細化劑。

四、包裝、貯存：

本品有絲桿狀、條塊狀，呈金屬光澤。

貯于通風干燥處，防潮。

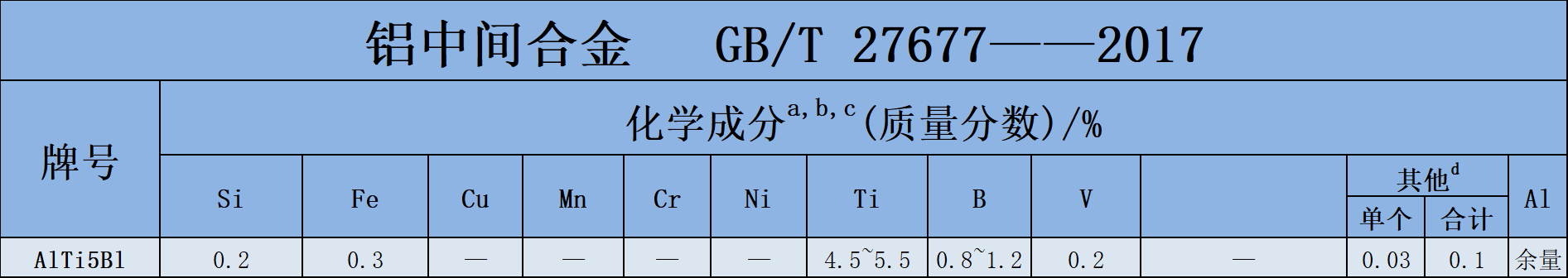

五、執行標準：
