一、性能特點：

1、本品為含鈰9.0～11.0%的鋁鈰中間合金，是鋁稀土中間合金的一種，可細化晶粒，凈化熔體、提高合金的強度和塑性，改善加工性能。

2、本品對電工用鋁，稀土元素鈰可顯著減少Si雜質對電性能的有害性。

3、本品能優化與細化初晶硅及共晶硅形態及分布，變質具有長效性，重熔變質功效可遺傳。

二、適用范圍：

本品適用于澆注時間較長的鋁硅合金的變質處理、鋁液凈化及稀土Ce元素添加。用于電工鋁業，允許的硅雜質上限可由0.09%提高到0.14~0.15%。

三、使用方法：

1、用前烘烤干燥。

2、加入溫度：720℃以上。

3、用于變質：鋁液中加入0.03～0.15%的Ce對不同合金將不同程度的變質與凈化作用，經濟加入量由試驗確定。本品參考用量為待處理鋁（新料）的0.3~1.5%。變質有效時間：4～8小時。操作方法：向鋁液投入合金塊，熔化后攪拌均勻；靜置10余分鐘后，扒渣澆鑄φ12×100試棒，斷口檢查為銀白色絲絨狀，晶粒細小均勻，無硅亮點，即可澆注。

4、用于元素添加：按照鋁液重量計算添加量，向鋁液投入合金塊，熔化后攪拌均勻；靜置10余分鐘后取樣檢測合格后即可澆注。

四、包裝、貯存：

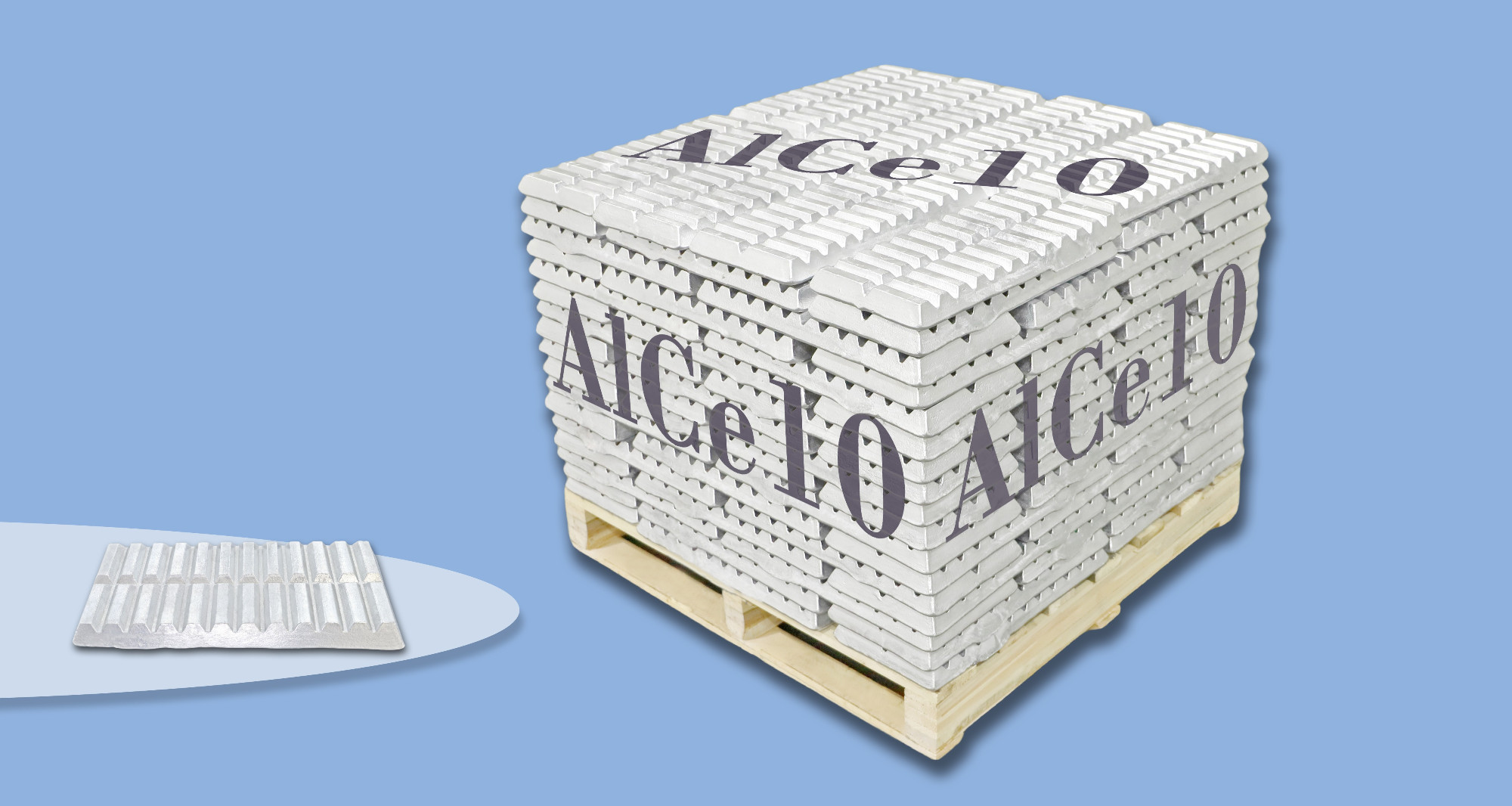

本品為華夫狀，呈金屬光澤，7~9kg/塊 托盤裝。

貯于通風干燥處，防潮。

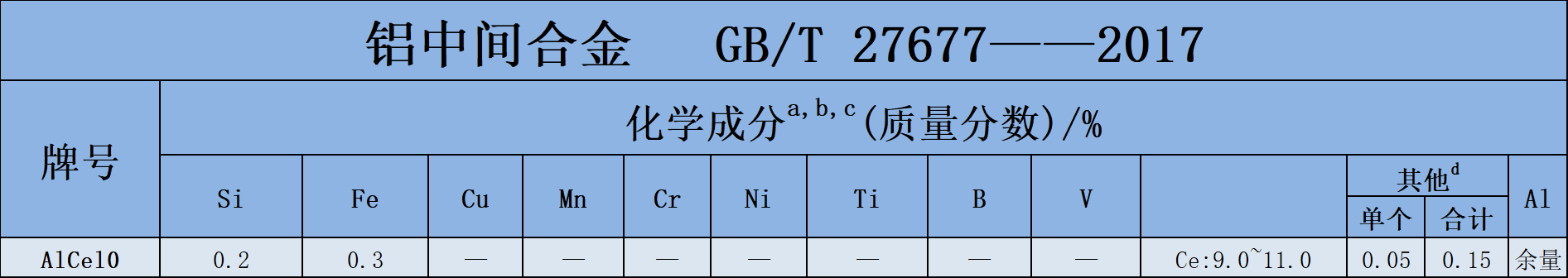

五、執行標準：
